Situatie
Sa presupunem ca avem reteaua din topologia de mai jos:
Scopul este de a configura OSPF pe fiecare dintre Routerele din topologia de mai sus, astfel incat acestea sa faca schimb de informatii de rutare (retele) pentru a ne permite conectivitate end-to-end. Toate aceste Routere se vor afla in Aria 0.
Solutie

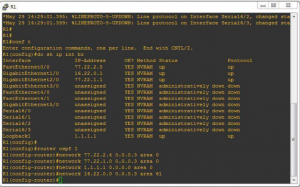

Config-ul cu Routerul R1 se realizeaza in urmatorul mod:
R1(config)#router ospf 1
R1(router-config)#network 77.22.2.4 0.0.0.3 area 0
R1(router-config)#network 77.22.1.0 0.0.0.3 area 0
In acest caz, comanda “router ospf 1” va porni procesul OSPF avand drept referinta numarul 1. Dupa aceasta comanda, urmeaza sa fie incluse retele in procesul de OSPF in aria specifica fiecarui retele in parte (conform design-ului).
Vom face asta folosind comanda “network” urmata de adresa de retea, wildcard mask (255.255.255.255 – masca) si numarul/id-ul ariei.
Cu comanda “network”, pornim protocolul pe interfetele specificate.

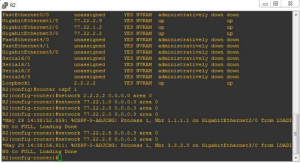

Configurare R2:
R2(config)#router ospf 1
R2(router-config)#network 77.22.2.8 0.0.0.3 area 0
R2(router-config)#network 77.22.2.0 0.0.0.3 area 0
R2(router-config)#network 77.22.1.0 0.0.0.3 area 0
Configurare R3:
R3(config)#router ospf 1
R3(router-config)#network 77.22.2.0 0.0.0.3 area 0
R3(router-config)#network 77.22.2.4 0.0.0.3 area 0
R3(router-config)#network 77.22.2.12 0.0.0.3 area 0
Configurare R4:
R4(config)#router ospf 1
R4(router-config)#network 77.22.2.8 0.0.0.3 area 0
R4(router-config)#network 77.22.2.12 0.0.0.3 area 0
Pentru a verifica ca totul functioneaza perfect putem utiliza urmatoarele comenzi:
#show ip route
#show ip ospf neighbors
#show ip protocols
